Venkovní stěna Venkovní stěna

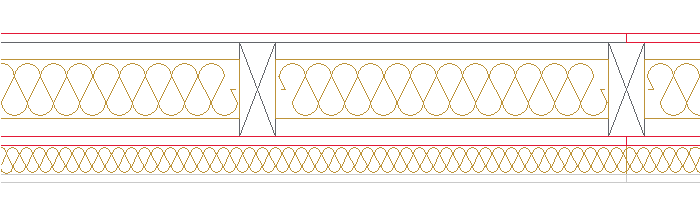

Konstrukce E1158-02a

Všestranné
Víte, že... Naše konstrukce s variabilním izolačním materiálem vám dávají svobodu výběru různých izolačních materiálů pro váš projekt.
E1158-02a
  • Požární odolnost: REI30
  • Protokol o klasifikaci požární odolnosti: Zpráva o klasifikaci HF Austria 2586/2018/15-BB
  • Tepelná izolace: Skleněná vlna 11 kg/m³
  • Vnitřní povrch stěny: Instalační vrstva se skleněnou vlnou
  • Instalační vrstva: izolovaná
  • Doplňující informace: Podélné latě 40x20, příčné latě 50x30
  • Zvuková izolace R'w: ≤ 43 dB

Stahování dat

Vrstvený design (PDF)
Velikost souboru 1,2 MB
Plán ve formátu DWG
Velikost souboru: 1,5 MB
Plán ve formátu DXF
Velikost souboru: 3,5 MB
Certifikát požární ochrany

Vhodná BIM data jsou shromážděna a můžete je nalézt jako:

IFC soubor
Velikost souboru 29,7 MB
Revit soubor
Velikost souboru 18,3 MB
Egger Revit Knihovna materiálů
Velikost souboru 9,4 MB

Pro přístup ke strukturám ve formátech IFC a REVIT se prosím zaregistrujte jako obchodní zákazník na myEGGER.

K přihlášení

Konstrukce


Sdílejte vybraný návrh jako přímý odkaz:


Zugehörige Anschlussdetails für E1158-02a

Regeldetails an Regeldetails

Regeldetail E-EE02

E-EE02

Außenecke bei Außenwänden

Regeldetails an Regeldetails

Regeldetail E-EE01

E-EE01

Innenecke bei Außenwänden

Regeldetails an Regeldetails

Regeldetail E-EC02

E-EC02

Sockeldetail - Anschlusshöhe 300 mm

Regeldetails an Regeldetails

Regeldetail E-EC03

E-EC03

Sockeldetail - Anschlusshöhe 150 mm

Regeldetails an Regeldetails

Regeldetail E-EC04

E-EC04

Sockeldetail - Anschlusshöhe 50 mm

Regeldetails an Regeldetails

Regeldetail E-EC01

E-EC01

Sockeldteail - barrierefrei / Terrassenaustritt

Regeldetails an Regeldetails

Regeldetail E-EC05

E-EC05

Zugverankerung - Außenwand an Bodenplatte

Regeldetails an Regeldetails

Regeldetail E-EC06

E-EC06

Anschluss: Fensterbank an Außenwand

Regeldetails an Regeldetails

Regeldetail E-EC07

E-EC07

Seitlicher Anschluss: Bauelemente an Außenwand

Regeldetails an Regeldetails

Regeldetail E-EI01

E-EI01

Anschluss: Innenwand an Außenwand

Regeldetails an Regeldetails

Regeldetail E-EF01

E-EF01

Anschluss - sichtbare Decke an Außenwand / Streichbalken

Regeldetails an Regeldetails

Regeldetail E-EF02

E-EF02

Anschluss - sichtbare Decke an Außenwand / Streichbalken

Regeldetails an Regeldetails

Regeldetail E-EF03

E-EF03

Anschluss - geschlossene Decke an Außenwand / Auflager

Regeldetails an Regeldetails

Regeldetail E-EF04

E-EF04

Anschluss: Decke an Außenwand / Quasi-Balloonframing

Regeldetails an Regeldetails

Regeldetail E-ER01

E-ER01

Traufe: Außenwand an Warmdach

Regeldetails an Regeldetails

Regeldetail E-ER02

E-ER02

Traufe: Außenwand an Warmdachelement

Varianty konstrukce E1158-02a

Venkovní stěna

Konstrukce E1158-02

E1158-02
Vrstvený design (PDF)
Velikost souboru 1,3 MB
  • Požární odolnost: REI30
  • Protokol o klasifikaci požární odolnosti: Zpráva o klasifikaci HF Austria 2586/2018/15-BB
  • Tepelná izolace: Skleněná vlna 11 kg/m³
